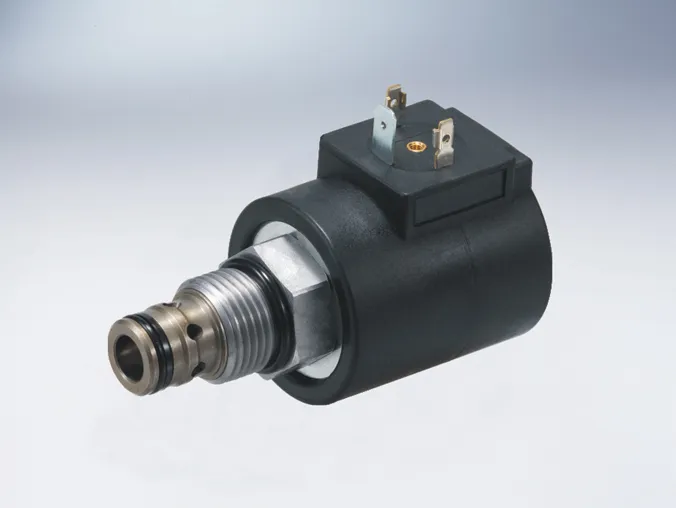

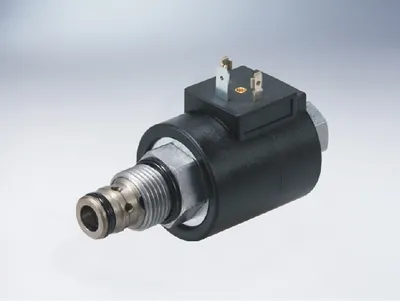

Встраиваемые гидравлические клапаны картриджного типа с пропорциональным электромагнитным приводом служат наджеными устройствами для ограничения давления в гидравлических системах со сложными условиями эксплуатации.
- Рабочее давление: 250 бар (3625 psi)
- Расход: 22 л/мин (5.8 gpm) при перепаде давления 34.5 бар (500 psi)
- Рабочее давление: 207 бар (3000 psi)
- Расход: от 0 до 22.7 л/мин (от 0 до 6 gpm)
- Рабочее давление: 250 бар (3625 psi)
- Расход: 68 л/мин (18 gpm) при перепаде давления 34.5 бар (500 psi)
- Рабочее давление: 241 бар (3500 psi)
- Расход: 0.76 л/мин (0.2 gpm) - макс. контрольный расход
- Рабочее давление: 241 бар (3500 psi)
- Расход: 94.6 л/мин (25 gpm), давление = 13 бар (190 psi), только картриджный клапан, расход из отверстия ① в отверстие ② при обесточенной катушке
- Рабочее давление: 241 бар (3500 psi)
- Расход: 75.7 л/мин (20 gpm), давление = 14.8 бар (215 psi), только картриджный клапан, расход из отверстия ① в отверстие ② при обесточенной катушке
- Рабочее давление: 241 бар (3500 psi)
- Расход: при обесточенной катушке номинальный расход из отверстия ① в отверстие ③ составляет 56.8 л/мин (15 gpm) при перепаде давления в патронном клапане 22.8 бар (330 psi)
- Рабочее давление: 241 бар (3500 psi)
- Расход:
A: 11.4 л/мин (3 gpm) при перепаде давления 20 бар (290 psi)
B: 11.4 л/мин (3 gpm) при перепаде давления 10 бар (150 psi)
C: 11.4 л/мин (3 gpm) при перепаде давления 5.5 бар (80 psi)
- Рабочее давление: 207 бар (3000 psi)
- Расход: при обесточенной катушке расход из отверстия ③ в отверстие ④ составляет 11.4 л/мин (3 gpm) при перепаде давления 45 psi
- Рабочее давление: 207 бар (3000 psi)
- Расход: 4.0 л/мин (1.05 gpm), давление = 6 бар (87 psi), только картриджный клапан, расход из отверстия ① в отверстие ③ при обесточенной катушке
- Рабочее давление:
Порт 1: 250 бар
Порт 2: 300 бар - Расход: 65 л/мин
- Макс. давление: 207 бар
- Температура: от -40℃ до +120 ℃ (стандартное уплотнение из нитриловой резины)
- Номинальная мощность катушки: от 85% до 115% от номинального напряжения
- Макс. давление: 240 бар
- Температура: от -40℃ до +120 ℃ (стандартное уплотнение из нитриловой резины)
- Температура: от -30℃ до +120 ℃ (стандартное уплотнение из нитриловой резины)
- Макс. давление: 250 бар
- Температура: от -30℃ до +120 ℃ (стандартное уплотнение из нитриловой резины)

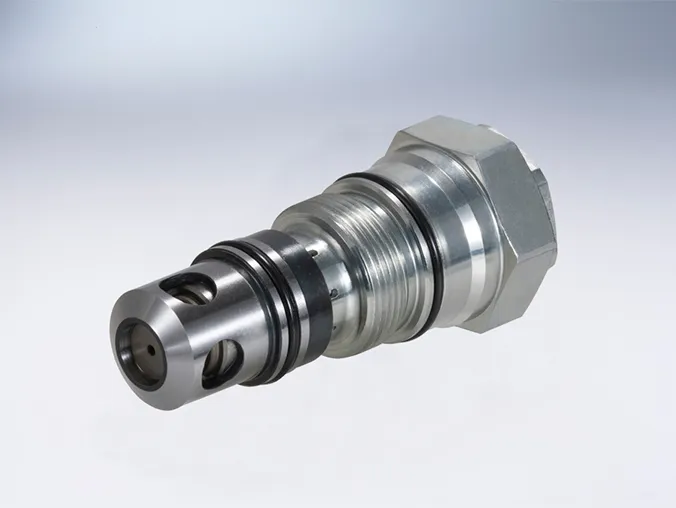

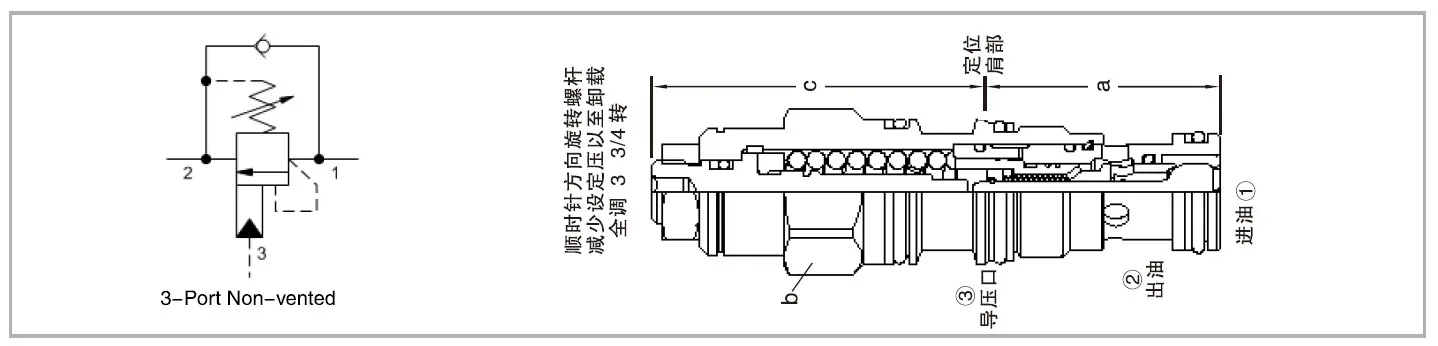

Стандартный тип без вентиляции, максимальное установочное давление 280 бар; контрольные коэффициенты: 3:1, 1.5:1, 2:1
| Расход (л/мин) | Модель | Полость | Размер картриджного клапана (мм) | Установочный крутящий момент (Н·м) | |||
| a | b | c | |||||
| L | C | ||||||
| 60 | CBCA-LHN | T-11A | 35.0 | 22.2 | 49.8 | 58.2 | 45-50 |
| 120 | CBEA-LHN | T-2A | 35.1 | 28.6 | 60.5 | 63.5 | 60-70 |
| 240 | CBGA-LHN | T-17A | 46.0 | 31.8 | 69.9 | 84.1 | 200-215 |
| 480 | CBIA-LHN | T-19A | 63.5 | 41.3 | 89.9 | 103.9 | 465-500 |
