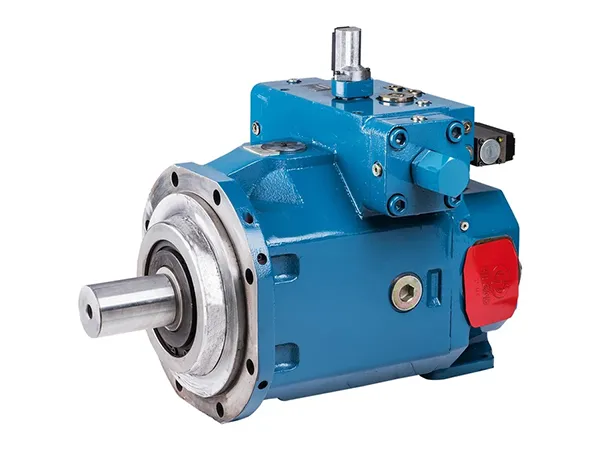

Регулируемый аксиально-поршневой насос для открытого контура
Аксиально-поршневой насос с регулируемым рабочим объемом HL-A4VSO обеспечивает адаптивную и надежную подачу гидравлической мощности для систем с открытым контуром, идеально подстраиваясь под требования любого оборудования. Благодаря точному управлению и высокой производительности наш насос с переменным рабочим объемом одинаково эффективен как в стационарных промышленных установках, так и в мобильной технике, гарантируя оптимальную работу в любых условиях эксплуатации.
- Объем насоса: 40-500 см³/об
- Номинальное давление: 350 бар
- Макс. давление: 400 бар
Технические данные
Размер
Объем насоса
(см³/об)
(см³/об)
Макс. частота вращения
(об/мин)
(об/мин)
Макс. объемный расход
(л/мин)
(л/мин)
an=nmax
n=1500 об/мин
Макс. мощность (кВт)
Δp=350 бар
Δp=350 бар
n=nmax
n=1500 об/мин
Подробности
40
2600
104
60
61
35
| Объем насоса | Vg max | см³/об | 40 |
| Макс. частота вращения | nmax | об/мин | 2600 |
| Макс. объемный расход | при n=nmax | л/мин | 104 |
| при n=1500 об/мин | л/мин | 60 | |
| Макс. мощность Δp=350 бар | при n=nmax | кВт | 61 |
| при n=1500 об/мин | кВт | 35 | |
| Макс. крутящий момент | (Δp=350 бар) | Н·м | 223 |
| Крутящий момент | (Δp=100 бар) | Н·м | 64 |
| Масса | прибл. | кг | 40 |
71
2200
156
107
91
62
| Объем насоса | Vg max | см³/об | 71 |
| Макс. частота вращения | nmax | об/мин | 2200 |
| Макс. объемный расход | при n=nmax | л/мин | 156 |
| при n=1500 об/мин | л/мин | 107 | |
| Макс. мощность Δp=350 бар | при n=nmax | кВт | 91 |
| при n=1500 об/мин | кВт | 62 | |
| Макс. крутящий момент | (Δp=350 бар) | Н·м | 395 |
| Крутящий момент | (Δp=100 бар) | Н·м | 113 |
| Масса | прибл. | кг | 54 |
125
1800
225
186
131
109
| Объем насоса | Vg max | см³/об | 125 |
| Макс. частота вращения | nmax | об/мин | 1800 |
| Макс. объемный расход | при n=nmax | л/мин | 225 |
| при n=1500 об/мин | л/мин | 186 | |
| Макс. мощность Δp=350 бар | при n=nmax | кВт | 131 |
| при n=1500 об/мин | кВт | 109 | |
| Макс. крутящий момент | (Δp=350 бар) | Н·м | 696 |
| Крутящий момент | (Δp=100 бар) | Н·м | 199 |
| Масса | прибл. | кг | 87 |
180
1800
324
270
189
158
| Объем насоса | Vg max | см³/об | 180 |
| Макс. частота вращения | nmax | об/мин | 1800 |
| Макс. объемный расход | при n=nmax | л/мин | 324 |
| при n=1500 об/мин | л/мин | 270 | |
| Макс. мощность Δp=350 бар | при n=nmax | кВт | 189 |
| при n=1500 об/мин | кВт | 158 | |
| Макс. крутящий момент | (Δp=350 бар) | Н·м | 1002 |
| Крутящий момент | (Δp=100 бар) | Н·м | 286 |
| Масса | прибл. | кг | 103 |
250
1500
375
375
219
219
| Объем насоса | Vg max | см³/об | 250 |
| Макс. частота вращения | nmax | об/мин | 1500 |
| Макс. объемный расход | при n=nmax | л/мин | 375 |
| при n=1500 об/мин | л/мин | 375 | |
| Макс. мощность Δp=350 бар | при n=nmax | кВт | 219 |
| при n=1500 об/мин | кВт | 219 | |
| Макс. крутящий момент | (Δp=350 бар) | Н·м | 1391 |
| Крутящий момент | (Δp=100 бар) | Н·м | 398 |
| Масса | прибл. | кг | 186 |
355
1500
532
532
310
310
| Объем насоса | Vg max | см³/об | 355 |
| Макс. частота вращения | nmax | об/мин | 1500 |
| Макс. объемный расход | при n=nmax | л/мин | 532 |
| при n=1500 об/мин | л/мин | 532 | |
| Макс. мощность Δp=350 бар | при n=nmax | кВт | 310 |
| при n=1500 об/мин | кВт | 310 | |
| Макс. крутящий момент | (Δp=350 бар) | Н·м | 1976 |
| Крутящий момент | (Δp=100 бар) | Н·м | 564 |
| Масса | прибл. | кг | 206 |
500
1320
600
—
385
—
| Объем насоса | Vg max | см³/об | 500 |
| Макс. частота вращения | nmax | об/мин | 1320 |
| Макс. объемный расход | при n=nmax | л/мин | 600 |
| при n=1500 об/мин | л/мин | - | |
| Макс. мощность Δp=350 бар | при n=nmax | кВт | 385 |
| при n=1500 об/мин | кВт | - | |
| Макс. крутящий момент | (Δp=350 бар) | Н·м | 2783 |
| Крутящий момент | (Δp=100 бар) | Н·м | 795 |
| Масса | прибл. | кг | 318 |
| Размер | Объем насоса (см³/об) | Макс. частота вращения (об/мин) | Макс. объемный расход (л/мин) | Max. Power(kw) Δp=350 бар | Details | ||
| an=nmax | n=1500 об/мин | n=nmax | n=1500 об/мин | ||||
| 40 | 2600 | 104 | 60 | 61 | 35 | ||
| 71 | 2200 | 156 | 107 | 91 | 62 | ||
| 125 | 1800 | 225 | 186 | 131 | 109 | ||
| 180 | 1800 | 324 | 270 | 189 | 158 | ||
| 250 | 1500 | 375 | 375 | 219 | 219 | ||
| 355 | 1500 | 532 | 532 | 310 | 310 | ||
| 500 | 1320 | 600 | - | 385 | - | | |
Особенности
- Разработан для гидросистем с открытым контуром Оптимальное решение для применений, требующих регулируемой подачи и высокой энергоэффективности.
- Аксиально-поршневая конструкция Наклонная шайба обеспечивает плавное бесступенчатое регулирование рабочего объема.
- Пропорциональный расход Расход напрямую зависит от скорости вращения и рабочего объема, гарантируя стабильную работу гидросистемы.
- Усовершенствованная всасывающая способность Поддерживает непрерывную и устойчивую работу в любых условиях эксплуатации.
- Компактность и малый вес Удобная конструкция гидронасоса значительно сокращает занимаемое пространство без потери мощности.
- Пониженный уровень шума Специальная конструкция минимизирует вибрации и повышает общую эффективность.
- Гидростатически уравновешенные башмаки Повышают износостойкость и продлевают срок службы регулируемого гидронасоса.
- Быстродействующее управление Обеспечивает оперативную реакцию на изменение рабочих параметров.
- Встроенный индикатор угла шайбы Позволяет точно контролировать и настраивать рабочие параметры.
- Режимы управления DR, DP, FR, DFR, LR2, LR2G, LR2D, EM, HM, HS, HD, MA, EO, DS1
Применение
