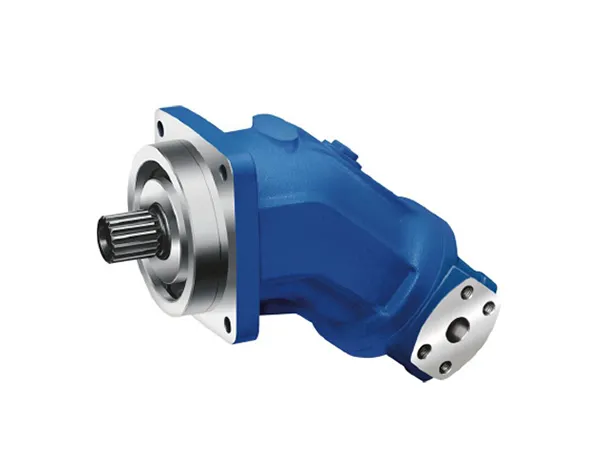

ГИДРАВЛИЧЕСКИЕ ДВИГАТЕЛИ HL-A2FM
Нерегулируемый аксиально-поршневой гидромотор для замкнутого контура

Нерегулируемый аксиально-поршневой гидромотор для замкнутого контура

Аксиально-поршневой гидромотор с постоянным рабочим объемом HL-A2FM предназначен для гидравлических систем привода, гарантируя высокий крутящий момент, выдающуюся эффективность и быструю динамическую реакцию. Данный гидромотор постоянной производительности идеально подходит для тяжелой спецтехники и различных сложных условий эксплуатации.

  • Объем насоса: 10-200 см³/об
  • Номинальное давление: 400 бар
  • Макс. давление: 450 бар
Запросить расценки
Технические данные
Размер
Объем насоса
(см³/об)
Макс. частота вращения (об/мин)
nnom
Nmax
Макс. объемный расход
(л/мин)
Крутящий момент (Н·м)
Δp=350 бар
Δp=400 бар
Подробности
10
10.3
8000
8800
57
66
Геометрический объем Vg см³/об 10.3
Макс. частота вращения nnom об/мин 8000
nmax об/мин 8800
Входной расход при nnom и Vg qv л/мин 82
Крутящий момент при Vg Δp=350 бар T Н·м 57
Δp=400 бар T Н·м 66
Жесткость на скручивание c кН·м/рад 0.92
Момент инерции роторной группы JGR кгм² 0.0004
Макс. угловое ускорение α рад/с² 5000
Объем корпуса V л 0.17
Масса (прибл.) m кг 5.4
12
12
8000
8000
67
76
Геометрический объем Vg см³/об 12
Макс. частота вращения nnom об/мин 8000
nmax об/мин 8000
Входной расход при nnom и Vg qv л/мин 96
Крутящий момент при Vg Δp=350 бар T Н·м 67
Δp=400 бар T Н·м 76
Жесткость на скручивание c кН·м/рад 1.25
Момент инерции роторной группы JGR кгм² 0.0004
Макс. угловое ускорение α рад/с² 5000
Объем корпуса V л 0.17
Масса (прибл.) m кг 5.4
16
16
8000
8000
89
102
Геометрический объем Vg см³/об 16
Макс. частота вращения nnom об/мин 8000
nmax об/мин 8000
Входной расход при nnom и Vg qv л/мин 128
Крутящий момент при Vg Δp=350 бар T Н·м 89
Δp=400 бар T Н·м 102
Жесткость на скручивание c кН·м/рад 1.59
Момент инерции роторной группы JGR кгм² 0.0004
Макс. угловое ускорение α рад/с² 5000
Объем корпуса V л 0.17
Масса (прибл.) m кг 5.4
23
22.9
6300
6900
128
146
Геометрический объем Vg см³/об 22.9
Макс. частота вращения nnom об/мин 6300
nmax об/мин 6900
Входной расход при nnom и Vg qv л/мин 144
Крутящий момент при Vg Δp=350 бар T Н·м 128
Δp=400 бар T Н·м 146
Жесткость на скручивание c кН·м/рад 2.56
Момент инерции роторной группы JGR кгм² 0.0012
Макс. угловое ускорение α рад/с² 6500
Объем корпуса V л 0.2
Масса (прибл.) m кг 9.5
28
28.1
6300
6900
157
179
Геометрический объем Vg см³/об 28.1
Макс. частота вращения nnom об/мин 6300
nmax об/мин 6900
Входной расход при nnom и Vg qv л/мин 177
Крутящий момент при Vg Δp=350 бар T Н·м 157
Δp=400 бар T Н·м 179
Жесткость на скручивание c кН·м/рад 2.93
Момент инерции роторной группы JGR кгм² 0.0012
Макс. угловое ускорение α рад/с² 6500
Объем корпуса V л 0.2
Масса (прибл.) m кг 9.5
32
32
6300
6900
178
204
Геометрический объем Vg см³/об 32
Макс. частота вращения nnom об/мин 6300
nmax об/мин 6900
Входной расход при nnom и Vg qv л/мин 202
Крутящий момент при Vg Δp=350 бар T Н·м 178
Δp=400 бар T Н·м 204
Жесткость на скручивание c кН·м/рад 3.12
Момент инерции роторной группы JGR кгм² 0.0012
Макс. угловое ускорение α рад/с² 6500
Объем корпуса V л 0.2
Масса (прибл.) m кг 9.5
45
45.6
5600
6200
254
290
Геометрический объем Vg см³/об 45.6
Макс. частота вращения nnom об/мин 5600
nmax об/мин 6200
Входной расход при nnom и Vg qv л/мин 255
Крутящий момент при Vg Δp=350 бар T Н·м 254
Δp=400 бар T Н·м 290
Жесткость на скручивание c кН·м/рад 4.18
Момент инерции роторной группы JGR кгм² 0.0024
Макс. угловое ускорение α рад/с² 14600
Объем корпуса V л 0.33
Масса (прибл.) m кг 13.5
56
56.1
5000
5500
351
401
Геометрический объем Vg см³/об 56.1
Макс. частота вращения nnom об/мин 5000
nmax об/мин 5500
Входной расход при nnom и Vg qv л/мин 281
Крутящий момент при Vg Δp=350 бар T Н·м 351
Δp=400 бар T Н·м 401
Жесткость на скручивание c кН·м/рад 5.94
Момент инерции роторной группы JGR кгм² 0.0042
Макс. угловое ускорение α рад/с² 7500
Объем корпуса V л 0.45
Масса (прибл.) m кг 18
63
63
5000
5500
448
512
Геометрический объем Vg см³/об 63
Макс. частота вращения nnom об/мин 5000
nmax об/мин 5500
Входной расход при nnom и Vg qv л/мин 315
Крутящий момент при Vg Δp=350 бар T Н·м 448
Δp=400 бар T Н·м 512
Жесткость на скручивание c кН·м/рад 6.25
Момент инерции роторной группы JGR кгм² 0.0042
Макс. угловое ускорение α рад/с² 7500
Объем корпуса V л 0.45
Масса (прибл.) m кг 18
80
80.4
4500
5000
501
573
Геометрический объем Vg см³/об 80.4
Макс. частота вращения nnom об/мин 4500
nmax об/мин 5000
Входной расход при nnom и Vg qv л/мин 362
Крутящий момент при Vg Δp=350 бар T Н·м 501
Δp=400 бар T Н·м 573
Жесткость на скручивание c кН·м/рад 8.73
Момент инерции роторной группы JGR кгм² 0.0072
Макс. угловое ускорение α рад/с² 6000
Объем корпуса V л 0.55
Масса (прибл.) m кг 23
90
90
4500
5000
594
679
Геометрический объем Vg см³/об 90
Макс. частота вращения nnom об/мин 4500
nmax об/мин 5000
Входной расход при nnom и Vg qv л/мин 405
Крутящий момент при Vg Δp=350 бар T Н·м 594
Δp=400 бар T Н·м 679
Жесткость на скручивание c кН·м/рад 9.14
Момент инерции роторной группы JGR кгм² 0.0072
Макс. угловое ускорение α рад/с² 6000
Объем корпуса V л 0.55
Масса (прибл.) m кг 23
107
106.7
4000
4400
696
796
Геометрический объем Vg см³/об 106.7
Макс. частота вращения nnom об/мин 4000
nmax об/мин 4400
Входной расход при nnom и Vg qv л/мин 427
Крутящий момент при Vg Δp=350 бар T Н·м 696
Δp=400 бар T Н·м 796
Жесткость на скручивание c кН·м/рад 11.2
Момент инерции роторной группы JGR кгм² 0.0116
Макс. угловое ускорение α рад/с² 4500
Объем корпуса V л 0.8
Масса (прибл.) m кг 32
125
125
4000
4400
893
1021
Геометрический объем Vg см³/об 125
Макс. частота вращения nnom об/мин 4000
nmax об/мин 4400
Входной расход при nnom и Vg qv л/мин 500
Крутящий момент при Vg Δp=350 бар T Н·м 893
Δp=400 бар T Н·м 1021
Жесткость на скручивание c кН·м/рад 11.9
Момент инерции роторной группы JGR кгм² 0.0116
Макс. угловое ускорение α рад/с² 4500
Объем корпуса V л 0.8
Масса (прибл.) m кг 32
160
160.4
3600
4000
1003
1146
Геометрический объем Vg см³/об 160.4
Макс. частота вращения nnom об/мин 3600
nmax об/мин 4000
Входной расход при nnom и Vg qv л/мин 577
Крутящий момент при Vg Δp=350 бар T Н·м 1003
Δp=400 бар T Н·м 1146
Жесткость на скручивание c кН·м/рад 17.4
Момент инерции роторной группы JGR кгм² 0.022
Макс. угловое ускорение α рад/с² 3500
Объем корпуса V л 1.1
Масса (прибл.) m кг 45
180
180
3600
4000
1114
1273
Геометрический объем Vg см³/об 180
Макс. частота вращения nnom об/мин 3600
nmax об/мин 4000
Входной расход при nnom и Vg qv л/мин 648
Крутящий момент при Vg Δp=350 бар T Н·м 1114
Δp=400 бар T Н·м 1273
Жесткость на скручивание c кН·м/рад 18.2
Момент инерции роторной группы JGR кгм² 0.022
Макс. угловое ускорение α рад/с² 3500
Объем корпуса V л 1.1
Масса (прибл.) m кг 45
200
200
2750
3000
313
357
Геометрический объем Vg см³/об 200
Макс. частота вращения nnom об/мин 2750
nmax об/мин 3000
Входной расход при nnom и Vg qv л/мин 550
Крутящий момент при Vg Δp=350 бар T Н·м 313
Δp=400 бар T Н·м 357
Жесткость на скручивание c кН·м/рад 57.3
Момент инерции роторной группы JGR кгм² 0.0353
Макс. угловое ускорение α рад/с² 11000
Объем корпуса V л 2.7
Масса (прибл.) m кг 66
Размер Объем насоса (см³/об) Макс. частота вращения (об/мин) Макс. объемный расход (л/мин) Torque(Nm)
nnom nmax Δp=350 бар Δp=400 бар
10 10.3 8000 8800 57 66
12 12 8000 8000 67 76
16 16 8000 8000 89 102
23 22.9 6300 6900 128 146
28 28.1 6300 6900 157 179
32 32 6300 6900 178 204
45 45.6 5600 6200 254 290
56 56.1 5000 5500 351 401
63 63 5000 5500 448 512
80 80.4 4500 5000 501 573
90 90 4500 5000 594 679
107 106.7 4000 4400 696 796
125 125 4000 4400 893 1021
160 160.4 3600 4000 1003 1146
180 180 3600 4000 1114 1273
200 200 2750 3000 313 357
Особенности
  • Пропорциональное регулирование скорости Скорость вращения прямо пропорциональна входному расходу и обратно пропорциональна рабочему объему, обеспечивая точное управление.
  • Адаптация крутящего момента Крутящий момент гидромотора автоматически увеличивается с ростом перепада давления между напорной и сливной линиями, гарантируя высокоэффективную работу.
  • Компактная и эффективная конструкция Высокое соотношение мощности к массе и оптимизированный объемный КПД делают данное решение идеальным для систем с ограниченным пространством.
  • Интегрированная аксиально-поршневая конструкция Цельные конические поршни с поршневыми кольцами повышают надежность и эффективность работы гидродвигателя.
Применение
Строительная техника
Строительная техника
Оборудование для добычи полезных ископаемых
Оборудование для добычи полезных ископаемых
Сельскохозяйственная техника
Сельскохозяйственная техника
