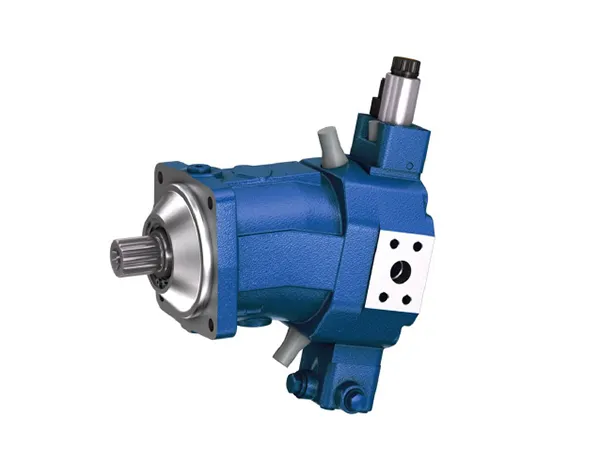

ГИДРАВЛИЧЕСКИЕ ДВИГАТЕЛИ HL-A6VM
Нерегулируемый аксиально-поршневой гидромотор для замкнутого контура

Нерегулируемый аксиально-поршневой гидромотор для замкнутого контура

Гидромотор с постоянным рабочим объемом HL-A6VM создан для продолжительной работы под высокими нагрузками в гидравлических системах, где критически важны точность и эффективность. Независимо от того, используется ли он в тяжелой технике или в требовательных гидравлических системах, наш гидромотор постоянной производительности будет обеспечивать стабильную мощность и плавную работу даже в самых сложных условиях эксплуатации.

  • Объем насоса: 55-355 см³/об
  • Номинальное давление: 400 бар
  • Макс. давление: 450 бар
Запросить расценки
Технические данные
Размер
Объем насоса (см³/об)
Vgmax
Макс. частота вращения (об/мин)
nnom
Макс. объемный расход
(л/мин)
Крутящий момент (Н·м)
Δp=400 бар
Δp=350 бар
Подробности
55
54.8
4450
244
349
305
Геометрический объем Vgmax см³/об 54.8
Vgmin см³/об 0
Vgx см³/об 35
Макс. частота вращения
(в соответствии с макс. допустимым входным расходом) 		при Vgmax nnom об/мин 4450
при Vg < Vgx nmax об/мин 7000
при Vg0 nmax об/мин 8350
Входной расход при nnom и Vgmax qvmax л/мин 244
Крутящий момент при Vgmax Δp=400 бар T Н·м 349
Δp=350 бар T Н·м 305
Жесткость на скручивание Vgmax до Vg/2 Cmin кН·м/рад 10
Vg/2 до 0 Cmin кН·м/рад 32
Момент инерции роторной группы JGR кгм² 0.0042
Макс. угловое ускорение α рад/с² 31500
Объем корпуса V л 0.75
Масса прибл. m кг 26
80
80
3900
312
509
446
Геометрический объем Vgmax см³/об 80
Vgmin см³/об 0
Vgx см³/об 51
Макс. частота вращения
(в соответствии с макс. допустимым входным расходом) 		при Vgmax nnom об/мин 3900
при Vg < Vgx nmax об/мин 6150
при Vg0 nmax об/мин 7350
Входной расход при nnom и Vgmax qvmax л/мин 312
Крутящий момент при Vgmax Δp=400 бар T Н·м 509
Δp=350 бар T Н·м 446
Жесткость на скручивание Vgmax до Vg/2 Cmin кН·м/рад 16
Vg/2 до 0 Cmin кН·м/рад 48
Момент инерции роторной группы JGR кгм² 0.008
Макс. угловое ускорение α рад/с² 24000
Объем корпуса V л 1.2
Масса прибл. m кг 34
107
107
3550
380
681
596
Геометрический объем Vgmax см³/об 107
Vgmin см³/об 0
Vgx см³/об 68
Макс. частота вращения
(в соответствии с макс. допустимым входным расходом) 		при Vgmax nnom об/мин 3550
при Vg < Vgx nmax об/мин 5600
при Vg0 nmax об/мин 6300
Входной расход при nnom и Vgmax qvmax л/мин 380
Крутящий момент при Vgmax Δp=400 бар T Н·м 681
Δp=350 бар T Н·м 596
Жесткость на скручивание Vgmax до Vg/2 Cmin кН·м/рад 21
Vg/2 до 0 Cmin кН·м/рад 65
Момент инерции роторной группы JGR кгм² 0.0127
Макс. угловое ускорение α рад/с² 19000
Объем корпуса V л 1.5
Масса прибл. m кг 47
140
140
3250
455
891
778
Геометрический объем Vgmax см³/об 140
Vgmin см³/об 0
Vgx см³/об 88
Макс. частота вращения
(в соответствии с макс. допустимым входным расходом) 		при Vgmax nnom об/мин 3250
при Vg < Vgx nmax об/мин 5150
при Vg0 nmax об/мин 5750
Входной расход при nnom и Vgmax qvmax л/мин 455
Крутящий момент при Vgmax Δp=400 бар T Н·м 891
Δp=350 бар T Н·м 778
Жесткость на скручивание Vgmax до Vg/2 Cmin кН·м/рад 34
Vg/2 до 0 Cmin кН·м/рад 93
Момент инерции роторной группы JGR кгм² 0.0207
Макс. угловое ускорение α рад/с² 11000
Объем корпуса V л 1.8
Масса прибл. m кг 60
160
160
3100
496
1019
891
Геометрический объем Vgmax см³/об 160
Vgmin см³/об 0
Vgx см³/об 61
Макс. частота вращения
(в соответствии с макс. допустимым входным расходом) 		при Vgmax nnom об/мин 3100
при Vg < Vgx nmax об/мин 4900
при Vg0 nmax об/мин 5500
Входной расход при nnom и Vgmax qvmax л/мин 496
Крутящий момент при Vgmax Δp=400 бар T Н·м 1019
Δp=350 бар T Н·м 891
Жесткость на скручивание Vgmax до Vg/2 Cmin кН·м/рад 35
Vg/2 до 0 Cmin кН·м/рад 105
Момент инерции роторной группы JGR кгм² 0.0253
Макс. угловое ускорение α рад/с² 11000
Объем корпуса V л 2.4
Масса прибл. m кг 64
200
200
2900
580
1273
1114
Геометрический объем Vgmax см³/об 200
Vgmin см³/об 0
Vgx см³/об 76
Макс. частота вращения
(в соответствии с макс. допустимым входным расходом) 		при Vgmax nnom об/мин 2900
при Vg < Vgx nmax об/мин 4600
при Vg0 nmax об/мин 5100
Входной расход при nnom и Vgmax qvmax л/мин 580
Крутящий момент при Vgmax Δp=400 бар T Н·м 1273
Δp=350 бар T Н·м 1114
Жесткость на скручивание Vgmax до Vg/2 Cmin кН·м/рад 44
Vg/2 до 0 Cmin кН·м/рад 130
Момент инерции роторной группы JGR кгм² 0.0353
Макс. угловое ускорение α рад/с² 11000
Объем корпуса V л 2.7
Масса прибл. m кг 80
250
250
2700
675
—
1391
Геометрический объем Vgmax см³/об 250
Vgmin см³/об 0
Vgx см³/об 188
Макс. частота вращения
(в соответствии с макс. допустимым входным расходом) 		при Vgmax nnom об/мин 2700
при Vg < Vgx nmax об/мин 3600
при Vg0 nmax об/мин 3600
Входной расход при nnom и Vgmax qvmax л/мин 675
Крутящий момент при Vgmax Δp=400 бар T Н·м -
Δp=350 бар T Н·м 1391
Жесткость на скручивание Vgmax до Vg/2 Cmin кН·м/рад 60
Vg/2 до 0 Cmin кН·м/рад 181
Момент инерции роторной группы JGR кгм² 0.061
Макс. угловое ускорение α рад/с² 10000
Объем корпуса V л 3
Масса прибл. m кг 100
355
355
2240
795
—
1978
Геометрический объем Vgmax см³/об 355
Vgmin см³/об 0
Vgx см³/об 270
Макс. частота вращения
(в соответствии с макс. допустимым входным расходом) 		при Vgmax nnom об/мин 2240
при Vg < Vgx nmax об/мин 2950
при Vg0 nmax об/мин 2950
Входной расход при nnom и Vgmax qvmax л/мин 795
Крутящий момент при Vgmax Δp=400 бар T Н·м -
Δp=350 бар T Н·м 1978
Жесткость на скручивание Vgmax до Vg/2 Cmin кН·м/рад 75
Vg/2 до 0 Cmin кН·м/рад 262
Момент инерции роторной группы JGR кгм² 0.102
Макс. угловое ускорение α рад/с² 8300
Объем корпуса V л 5
Масса прибл. m кг 170
Размер Объем насоса (см³/об) Max speed (rpm) Макс. объемный расход (л/мин) Torque(Nm)
Vgmax nnom Δp=400бар Δp=350 бар
55 54.8 4450 244 349 305
80 80 3900 312 509 446
107 107 3550 380 681 596
140 140 3250 455 891 778
160 160 3100 496 1019 891
200 200 2900 580 1273 1114
250 250 2700 675 - 1391
355 355 2240 795 - 1978
Особенности
  • Широкий диапазон регулировки Работает как на высоких скоростях, так и при высоких крутящих моментах, что делает его универсальным решением для различных применений.
  • Бесступенчатое регулирование рабочего объемаПлавная регулировка от максимального (Vg max) до нулевого значения (Vg min=0) для точного управления гидравликой.
  • Пропорциональное регулирование скорости Скорость вращения гидромотора прямо пропорциональна входному расходу и обратно пропорциональна рабочему объему, оптимизируя производительность системы.
  • Адаптивный крутящий момент Автоматическое увеличение момента при росте перепада давления и рабочего объема.
  • Плавный гидростатический привод Широкий диапазон регулировки, различные варианты управления и отличные пусковые характеристики.
  • Экономичная конструкция Отказ от редукторов и возможность использования насоса меньшего размера снижают стоимость системы.
  • Компактность и надежность Высокая удельная мощность, отличный объемный КПД и длительный срок службы при необходимости минимального обслуживания.
