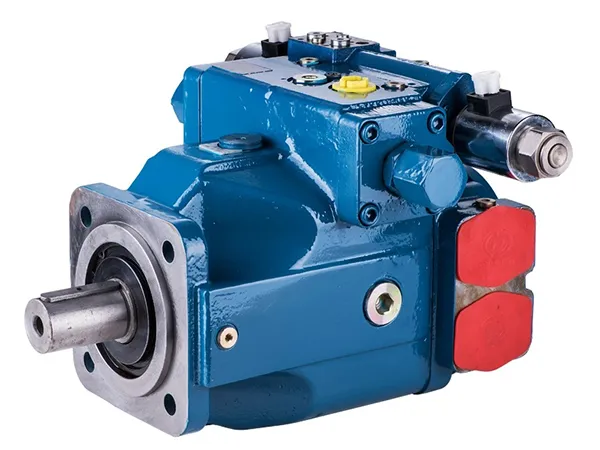

Насос с переменным рабочим объемом HL-A4VSG

Регулируемый аксиально-поршневой насос для замкнутого контура

Насос с регулируемым рабочим объемом HL-A4VSG предназначен для гидравлических систем с замкнутым контуром, таких как промышленное оборудование и стоительная техника, предоставляя возможности для точного управления и имея высокую выходную мощность при высоком давлении.

Объем насоса: 40-500 см³/об

Номинальное давление: 350 бар

Макс. давление: 400 бар

Запросить расценки

Технические данные

Размер

Объем насоса
(см³/об)

Макс. частота вращения
(об/мин)

Макс. объемный расход
(л/мин)

n=n_max

n=1500 об/мин

Макс. мощность (кВт)
Δp=350 бар

n=n_max

n=1500 об/мин

Подробности

3700

148

Объем насоса	V_gmax	см³/об	40
Макс. частота вращения	n_max	об/мин	3700
Макс. объемный расход	при n=n_max	л/мин	148
Макс. объемный расход	при n=1500 об/мин	л/мин	60
Макс. мощность Δp=350 бар	при n=n_max	кВт	86
Макс. мощность Δp=350 бар	при n=1500 об/мин	кВт	35
Макс. крутящий момент	Δp=350 бар	Н·м	223
Крутящий момент	Δp=100 бар	Н·м	64
Масса	прибл.	кг	47

3200

227

107

132

Объем насоса	V_gmax	см³/об	71
Макс. частота вращения	n_max	об/мин	3200
Макс. объемный расход	при n=n_max	л/мин	227
Макс. объемный расход	при n=1500 об/мин	л/мин	107
Макс. мощность Δp=350 бар	при n=n_max	кВт	132
Макс. мощность Δp=350 бар	при n=1500 об/мин	кВт	62
Макс. крутящий момент	Δp=350 бар	Н·м	395
Крутящий момент	Δp=100 бар	Н·м	113
Масса	прибл.	кг	60

125

2600

325

186

190

109

Объем насоса	V_gmax	см³/об	125
Макс. частота вращения	n_max	об/мин	2600
Макс. объемный расход	при n=n_max	л/мин	325
Макс. объемный расход	при n=1500 об/мин	л/мин	186
Макс. мощность Δp=350 бар	при n=n_max	кВт	190
Макс. мощность Δp=350 бар	при n=1500 об/мин	кВт	109
Макс. крутящий момент	Δp=350 бар	Н·м	696
Крутящий момент	Δp=100 бар	Н·м	199
Масса	прибл.	кг	100

180

2400

432

270

252

158

Объем насоса	V_gmax	см³/об	180
Макс. частота вращения	n_max	об/мин	2400
Макс. объемный расход	при n=n_max	л/мин	432
Макс. объемный расход	при n=1500 об/мин	л/мин	270
Макс. мощность Δp=350 бар	при n=n_max	кВт	252
Макс. мощность Δp=350 бар	при n=1500 об/мин	кВт	158
Макс. крутящий момент	Δp=350 бар	Н·м	1002
Крутящий момент	Δp=100 бар	Н·м	286
Масса	прибл.	кг	116

250

2200

550

375

321

219

Объем насоса	V_gmax	см³/об	250
Макс. частота вращения	n_max	об/мин	2200
Макс. объемный расход	при n=n_max	л/мин	550
Макс. объемный расход	при n=1500 об/мин	л/мин	375
Макс. мощность Δp=350 бар	при n=n_max	кВт	321
Макс. мощность Δp=350 бар	при n=1500 об/мин	кВт	219
Макс. крутящий момент	Δp=350 бар	Н·м	1391
Крутящий момент	Δp=100 бар	Н·м	398
Масса	прибл.	кг	214

355

2000

710

533

414

311

Объем насоса	V_gmax	см³/об	355
Макс. частота вращения	n_max	об/мин	2000
Макс. объемный расход	при n=n_max	л/мин	710
Макс. объемный расход	при n=1500 об/мин	л/мин	533
Макс. мощность Δp=350 бар	при n=n_max	кВт	414
Макс. мощность Δp=350 бар	при n=1500 об/мин	кВт	311
Макс. крутящий момент	Δp=350 бар	Н·м	1976
Крутящий момент	Δp=100 бар	Н·м	564
Масса	прибл.	кг	237

500

1800

900

750

525

438

Объем насоса	V_gmax	см³/об	500
Макс. частота вращения	n_max	об/мин	1800
Макс. объемный расход	при n=n_max	л/мин	900
Макс. объемный расход	при n=1500 об/мин	л/мин	750
Макс. мощность Δp=350 бар	при n=n_max	кВт	525
Макс. мощность Δp=350 бар	при n=1500 об/мин	кВт	438
Макс. крутящий момент	Δp=350 бар	Н·м	2783
Крутящий момент	Δp=100 бар	Н·м	795
Масса	прибл.	кг	352

Размер	Объем насоса (см³/об)	Макс. частота вращения (об/мин)	Макс. объемный расход (л/мин)		Макс. мощность (кВт) Δp=350 бар
Размер	Объем насоса (см³/об)	Макс. частота вращения (об/мин)	n=n_max	n=1500 об/мин	n=n_max	n=1500 об/мин
40	40	3700	148	60	86	35
71	71	3200	227	107	132	62
125	125	2600	325	186	190	109
180	180	2400	432	270	252	158
250	250	2200	550	375	321	219
355	355	2000	710	533	414	311
500	500	1800	900	750	525	438

Особенности

Разработан для высокопроизводительных систем Идеальное решение для промышленного и мобильного оборудования, требующего точного контроля давления и расхода.
Аксиально-поршневой насос с регулируемым рабочим объемом Использует механизм наклонной шайбы для бесступенчатого регулирования рабочего объема.
Пропорциональная подача для контроля объема расхода Расход жидкости прямо пропорционален скорости вращения и рабочему объему, обеспечивая плавную и стабильную работу гидросистемы.
Работа при высоком давлении Выдерживает давление до 35 МПа, что делает его идеальным для тяжелых условий эксплуатации.
Высокая всасывающая способность Оптимизированная конструкция гидронасоса гарантирует стабильную и непрерывную работу системы.
Компактная и легкая конструкция Уменьшает занимаемое пространство без снижения выходной мощности.
Пониженный уровень шума Специальная конструкция минимизирует вибрации и повышает общую эффективность.
Гидростатически уравновешенные башмаки Повышают износостойкость и продлевают срок службы регулируемого гидронасоса.
Быстродействующее управление Обеспечивает оперативную реакцию на изменение рабочих параметров.
Встроенный индикатор угла шайбы Позволяет точно контролировать и настраивать рабочие параметры.
Режимы управления DR, DP, FR, DFR, LR2, MA, HM, HS, EO, HD, DFE1
