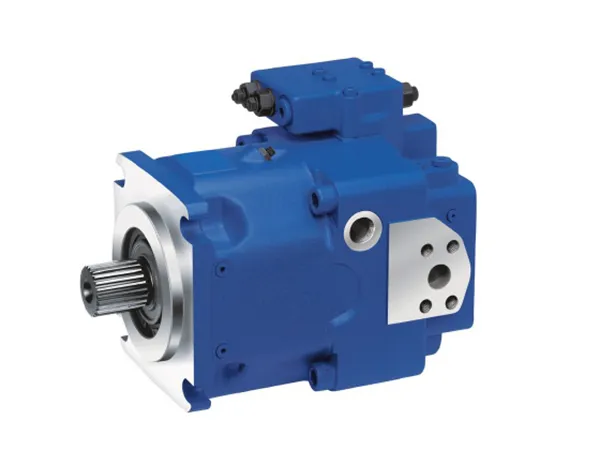

Регулируемый аксиально-поршневой гидронасос HL-A11VO

Технические данные

Размер

Объем насоса (см³/об)

V_gmax

V_gmin

Макс. частота вращения (об/мин)

V_gmax

V_gV≤V_gmax

Макс. объемный расход (л/мин)

Макс. мощность (кВт)
Δp=350 бар

Подробности

2550

3000

189

110

Геометрический объем		V_gmax	см³/об	74
Геометрический объем		V_gmin	см³/об	0
Частота вращения	при V_gmax	n_max	об/мин	2550
Частота вращения	при V_g≤V_gmax	n_max1	об/мин	3000
Объемный расход	при n_max и V_gmax	q_{v max}	л/мин	189
Мощность	при q_{v max} и Δp=350бар	P_max	кВт	110
Крутящий момент	при V_gmax и Δp=350бар	T_max	Н·м	412
Жесткость на скручивание приводного вала	Конец вала Z	c	Н·м/рад	145836
	Конец вала P	c	Н·м/рад	143104
	Конец вала S	c	Н·м/рад	101921
	Конец вала T	c	Н·м/рад	125603
Момент инерции роторной группы		J_TW	кгм²	0.0115
Макс. угловое ускорение		α	рад/с²	15000
Объем корпуса		V	л	1.85
Масса	прибл.	m	кгм²	45

93.5

2350

2780

220

128

Геометрический объем		V_gmax	см³/об	93.5
Геометрический объем		V_gmin	см³/об	0
Частота вращения	при V_gmax	n_max	об/мин	2350
Частота вращения	при V_g≤V_gmax	n_max1	об/мин	2780
Объемный расход	при n_max и V_gmax	q_{v max}	л/мин	220
Мощность	при q_{v max} и Δp=350бар	P_max	кВт	128
Крутящий момент	при V_gmax и Δp=350бар	T_max	Н·м	521
Жесткость на скручивание приводного вала	Конец вала Z	c	Н·м/рад	199601
	Конец вала P	c	Н·м/рад	196435
	Конец вала S	c	Н·м/рад	173704
	Конец вала T	c	Н·м/рад
Момент инерции роторной группы		J_TW	кгм²	0.0173
Макс. угловое ускорение		α	рад/с²	13000
Объем корпуса		V	л	2.1
Масса	прибл.	m	кгм²	53

115

93.5

2350

2780

220

128

Геометрический объем		V_gmax	см³/об	93.5
Геометрический объем		V_gmin	см³/об	0
Частота вращения	при V_gmax	n_max	об/мин	2350
Частота вращения	при V_g≤V_gmax	n_max1	об/мин	2780
Объемный расход	при n_max и V_gmax	q_{v max}	л/мин	220
Мощность	при q_{v max} и Δp=350бар	P_max	кВт	128
Крутящий момент	при V_gmax и Δp=350бар	T_max	Н·м	521
Жесткость на скручивание приводного вала	Конец вала Z	c	Н·м/рад	199601
	Конец вала P	c	Н·м/рад	196435
	Конец вала S	c	Н·м/рад	173704
	Конец вала T	c	Н·м/рад
Момент инерции роторной группы		J_TW	кгм²	0.0173
Макс. угловое ускорение		α	рад/с²	13000
Объем корпуса		V	л	2.1
Масса	прибл.	m	кгм²	53

130

2100

2500

273

159

Геометрический объем		V_gmax	см³/об	130
Геометрический объем		V_gmin	см³/об	0
Частота вращения	при V_gmax	n_max	об/мин	2100
Частота вращения	при V_g≤V_gmax	n_max1	об/мин	2500
Объемный расход	при n_max и V_gmax	q_{v max}	л/мин	273
Мощность	при q_{v max} и Δp=350бар	P_max	кВт	159
Крутящий момент	при V_gmax и Δp=350бар	T_max	Н·м	724
Жесткость на скручивание приводного вала	Конец вала Z	c	Н·м/рад	302495
	Конец вала P	c	Н·м/рад	312403
	Конец вала S	c	Н·м/рад	236861
	Конец вала T	c	Н·м/рад
Момент инерции роторной группы		J_TW	кгм²	0.0318
Макс. угловое ускорение		α	рад/с²	10500
Объем корпуса		V	л	2.9
Масса	прибл.	m	кгм²	66

145

2200

2500

319

186

Геометрический объем		V_gmax	см³/об	145
Геометрический объем		V_gmin	см³/об	0
Частота вращения	при V_gmax	n_max	об/мин	2200
Частота вращения	при V_g≤V_gmax	n_max1	об/мин	2500
Объемный расход	при n_max и V_gmax	q_{v max}	л/мин	319
Мощность	при q_{v max} и Δp=350бар	P_max	кВт	186
Крутящий момент	при V_gmax и Δp=350бар	T_max	Н·м	808
Жесткость на скручивание приводного вала	Конец вала Z	c	Н·м/рад	302495
	Конец вала P	c	Н·м/рад	312403
	Конец вала S	c	Н·м/рад	236861
	Конец вала T	c	Н·м/рад
Момент инерции роторной группы		J_TW	кгм²	0.0341
Макс. угловое ускорение		α	рад/с²	9000
Объем корпуса		V	л	2.9
Масса	прибл.	m	кгм²	76

190

193

2100

405

236

Геометрический объем		V_gmax	см³/об	193
Геометрический объем		V_gmin	см³/об	0
Частота вращения	при V_gmax	n_max	об/мин	2100
Частота вращения	при V_g≤V_gmax	n_max1	об/мин	2100
Объемный расход	при n_max и V_gmax	q_{v max}	л/мин	405
Мощность	при q_{v max} и Δp=350бар	P_max	кВт	236
Крутящий момент	при V_gmax и Δp=350бар	T_max	Н·м	1075
Жесткость на скручивание приводного вала	Конец вала Z	c	Н·м/рад	346190
	Конец вала P	c	Н·м/рад	383292
	Конец вала S	c	Н·м/рад	259773
	Конец вала T	c	Н·м/рад	301928
Момент инерции роторной группы		J_TW	кгм²	0.055
Макс. угловое ускорение		α	рад/с²	6800
Объем корпуса		V	л	3.8
Масса	прибл.	m	кгм²	95

260

1800

2300

468

273

Геометрический объем		V_gmax	см³/об	260
Геометрический объем		V_gmin	см³/об	0
Частота вращения	при V_gmax	n_max	об/мин	1800
Частота вращения	при V_g≤V_gmax	n_max1	об/мин	2300
Объемный расход	при n_max и V_gmax	q_{v max}	л/мин	468
Мощность	при q_{v max} и Δp=350бар	P_max	кВт	273
Крутящий момент	при V_gmax и Δp=350бар	T_max	Н·м	1448
Жесткость на скручивание приводного вала	Конец вала Z	c	Н·м/рад	686465
	Конец вала P	c	Н·м/рад	653835
	Конец вала S	c	Н·м/рад	352009
	Конец вала T	c	Н·м/рад	567115
Момент инерции роторной группы		J_TW	кгм²	0.0878
Макс. угловое ускорение		α	рад/с²	4800
Объем корпуса		V	л	4.6
Масса	прибл.	m	кгм²	125

Размер	Объем насоса (см³/об)		Макс. частота вращения (об/мин)		Макс. объемный расход (л/мин)	Max. power (kw)
Размер	V_gmax	V_gmin	V_gmax	V_g≤V_gmax	Макс. объемный расход (л/мин)	Δp=350 бар
75	74	0	2550	3000	189	110
95	93.5	0	2350	2780	220	128
115	93.5	0	2350	2780	220	128
130	130	0	2100	2500	273	159
145	145	0	2200	2500	319	186
190	193	0	2100	2100	405	236
260	260	0	1800	2300	468	273

Особенности

Гидростатическая трансмиссия Предназначен для открытых гидравлических систем.
Пропорциональный расход в зависимости от частоты вращения и рабочего объема Беcступенчатая регулировка за счет изменения угла наклона шайбы.
Работа с автономным питанием Может использоваться как с напорными гидробаками, так и с опциональным встроенным подпиточным насосом.
Широкий выбор вариантов управления Гибко подстраивается под различные условия эксплуатации.
Регулировка управления внешним источником энергии Параметры управления можно настраивать даже во время работы.
Сквозной привод Совместим с шестеренными насосами или другими аксиально-поршневыми насосами того же типоразмера.
Регулируемая подача с нуля Точная настройка расхода в диапазоне от нуля до максимума.
Режимы управления DRS, EP, EPD, LRDU, LES, LRDS, LRDH

Регулируемый аксиально-поршневой насос для открытого контура
