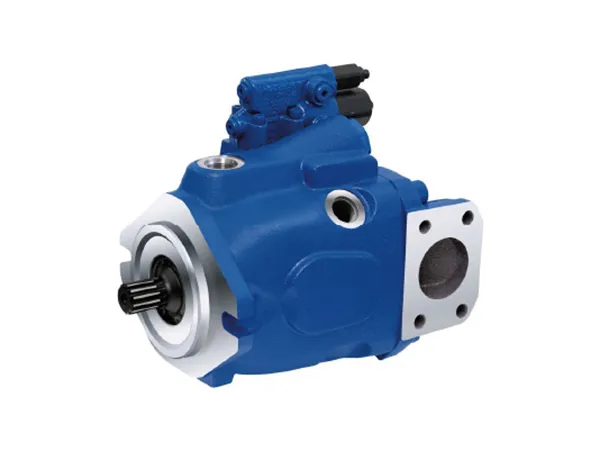

Регулируемый аксиально-поршневой насос HL-A10VO

Технические данные

Размер

Объем насоса
(см³/об)

Макс. частота вращения
(об/мин)

n_onm

n_max

Макс. объемный расход
(л/мин)

an=n_max

n=1500 об/мин

Макс. мощность (кВт)
Δp=350 бар

n=n_max

n=1500 об/мин

Подробности

10.5

3600

4320

Геометрический объем		V_{g max}	см³/об	10.5
Макс. частота вращения	при V_g=V_{g max}	n_{o max}	об/мин	3600
Макс. частота вращения	при V_g=V_{g max}		об/мин	4320
Макс. объемный расход	при n=n_{o max}	q_{vo max}	л/мин	37
Макс. объемный расход	при n=1500 об/мин		л/мин	15
Макс. мощность	при n=n_{o max}	P_{o max}	кВт	16
Макс. мощность	при n=1500 об/мин		кВт	7
Крутящий момент	при Δp=280бар	T_max	Н·м	42
Крутящий момент	при Δp=100бар	T	Н·м	17
Жесткость на скручивание приводного вала	Конец вала S	C	Н·м/рад	9200
	Конец вала R	C	Н·м/рад	-
	Конец вала U	C	Н·м/рад	6800
	Конец вала W	C	Н·м/рад	-
	Конец вала P	C	Н·м/рад	10700
Момент инерции роторной группы		J	кгм²	0.0006
Макс. угловое ускорение		a	рад/с²	8000
Объем корпуса		V	л	0.2
Масса без сквозного привода (прибл.)		m	кг	8
Масса со сквозным приводом (прибл.)				-

3300

3960

Геометрический объем		V_{g max}	см³/об	18
Макс. частота вращения	при V_g=V_{g max}	n_{o max}	об/мин	3300
Макс. частота вращения	при V_g=V_{g max}		об/мин	3960
Макс. объемный расход	при n=n_{o max}	q_{vo max}	л/мин	59
Макс. объемный расход	при n=1500 об/мин		л/мин	27
Макс. мощность	при n=n_{o max}	P_{o max}	кВт	25
Макс. мощность	при n=1500 об/мин		кВт	11
Крутящий момент	при Δp=280бар	T_max	Н·м	71
Крутящий момент	при Δp=100бар	T	Н·м	29
Жесткость на скручивание приводного вала	Конец вала S	C	Н·м/рад	11000
	Конец вала R	C	Н·м/рад	14800
	Конец вала U	C	Н·м/рад	8000
	Конец вала W	C	Н·м/рад	-
	Конец вала P	C	Н·м/рад	-
Момент инерции роторной группы		J	кгм²	0.0009
Макс. угловое ускорение		a	рад/с²	6800
Объем корпуса		V	л	0.25
Масса без сквозного привода (прибл.)		m	кг	11.5
Масса со сквозным приводом (прибл.)				13

3000

3600

Геометрический объем		V_{g max}	см³/об	28
Макс. частота вращения	при V_g=V_{g max}	n_{o max}	об/мин	3000
Макс. частота вращения	при V_g=V_{g max}		об/мин	3600
Макс. объемный расход	при n=n_{o max}	q_{vo max}	л/мин	84
Макс. объемный расход	при n=1500 об/мин		л/мин	42
Макс. мощность	при n=n_{o max}	P_{o max}	кВт	35
Макс. мощность	при n=1500 об/мин		кВт	18
Крутящий момент	при Δp=280бар	T_max	Н·м	111
Крутящий момент	при Δp=100бар	T	Н·м	45
Жесткость на скручивание приводного вала	Конец вала S	C	Н·м/рад	223000
	Конец вала R	C	Н·м/рад	26300
	Конец вала U	C	Н·м/рад	16700
	Конец вала W	C	Н·м/рад	19900
	Конец вала P	C	Н·м/рад	-
Момент инерции роторной группы		J	кгм²	0.0017
Макс. угловое ускорение		a	рад/с²	5500
Объем корпуса		V	л	0.3
Масса без сквозного привода (прибл.)		m	кг	15
Масса со сквозным приводом (прибл.)				18

2600

3120

117

Геометрический объем		V_{g max}	см³/об	45
Макс. частота вращения	при V_g=V_{g max}	n_{o max}	об/мин	2600
Макс. частота вращения	при V_g=V_{g max}		об/мин	3120
Макс. объемный расход	при n=n_{o max}	q_{vo max}	л/мин	117
Макс. объемный расход	при n=1500 об/мин		л/мин	68
Макс. мощность	при n=n_{o max}	P_{o max}	кВт	49
Макс. мощность	при n=1500 об/мин		кВт	28
Крутящий момент	при Δp=280бар	T_max	Н·м	179
Крутящий момент	при Δp=100бар	T	Н·м	72
Жесткость на скручивание приводного вала	Конец вала S	C	Н·м/рад	37500
	Конец вала R	C	Н·м/рад	41000
	Конец вала U	C	Н·м/рад	30000
	Конец вала W	C	Н·м/рад	34400
	Конец вала P	C	Н·м/рад	-
Момент инерции роторной группы		J	кгм²	0.003
Макс. угловое ускорение		a	рад/с²	4000
Объем корпуса		V	л	0.5
Масса без сквозного привода (прибл.)		m	кг	18
Масса со сквозным приводом (прибл.)				24

2700

3140

162

Геометрический объем		V_{g max}	см³/об	60
Макс. частота вращения	при V_g=V_{g max}	n_{o max}	об/мин	2700
Макс. частота вращения	при V_g=V_{g max}		об/мин	3140
Макс. объемный расход	при n=n_{o max}	q_{vo max}	л/мин	162
Макс. объемный расход	при n=1500 об/мин		л/мин	90
Макс. мощность	при n=n_{o max}	P_{o max}	кВт	65
Макс. мощность	при n=1500 об/мин		кВт	37
Крутящий момент	при Δp=280бар	T_max	Н·м	238
Крутящий момент	при Δp=100бар	T	Н·м	95
Жесткость на скручивание приводного вала	Конец вала S	C	Н·м/рад	65500
	Конец вала R	C	Н·м/рад	69400
	Конец вала U	C	Н·м/рад	49200
	Конец вала W	C	Н·м/рад	54000
	Конец вала P	C	Н·м/рад	-
Момент инерции роторной группы		J	кгм²	0.0056
Макс. угловое ускорение		a	рад/с²	3300
Объем корпуса		V	л	0.8
Масса без сквозного привода (прибл.)		m	кг	22
Масса со сквозным приводом (прибл.)				28

2600

3140

163

Геометрический объем		V_{g max}	см³/об	63
Макс. частота вращения	при V_g=V_{g max}	n_{o max}	об/мин	2600
Макс. частота вращения	при V_g=V_{g max}		об/мин	3140
Макс. объемный расход	при n=n_{o max}	q_{vo max}	л/мин	163
Макс. объемный расход	при n=1500 об/мин		л/мин	95
Макс. мощность	при n=n_{o max}	P_{o max}	кВт	68
Макс. мощность	при n=1500 об/мин		кВт	39
Крутящий момент	при Δp=280бар	T_max	Н·м	250
Крутящий момент	при Δp=100бар	T	Н·м	100
Жесткость на скручивание приводного вала	Конец вала S	C	Н·м/рад	65500
	Конец вала R	C	Н·м/рад	69400
	Конец вала U	C	Н·м/рад	49200
	Конец вала W	C	Н·м/рад	54000
	Конец вала P	C	Н·м/рад	-
Момент инерции роторной группы		J	кгм²	0.0056
Макс. угловое ускорение		a	рад/с²	3300
Объем корпуса		V	л	0.8
Масса без сквозного привода (прибл.)		m	кг	22
Масса со сквозным приводом (прибл.)				28

2600

3140

187

Геометрический объем		V_{g max}	см³/об	72
Макс. частота вращения	при V_g=V_{g max}	n_{o max}	об/мин	2600
Макс. частота вращения	при V_g=V_{g max}		об/мин	3140
Макс. объемный расход	при n=n_{o max}	q_{vo max}	л/мин	187
Макс. объемный расход	при n=1500 об/мин		л/мин	108
Макс. мощность	при n=n_{o max}	P_{o max}	кВт	77
Макс. мощность	при n=1500 об/мин		кВт	45
Крутящий момент	при Δp=280бар	T_max	Н·м	286
Крутящий момент	при Δp=100бар	T	Н·м	114
Жесткость на скручивание приводного вала	Конец вала S	C	Н·м/рад	65500
	Конец вала R	C	Н·м/рад	69400
	Конец вала U	C	Н·м/рад	49200
	Конец вала W	C	Н·м/рад	54000
	Конец вала P	C	Н·м/рад	-
Момент инерции роторной группы		J	кгм²	0.0056
Макс. угловое ускорение		a	рад/с²	3300
Объем корпуса		V	л	0.8
Масса без сквозного привода (прибл.)		m	кг	22
Масса со сквозным приводом (прибл.)				28

2500

3000

212

128

Геометрический объем		V_{g max}	см³/об	85
Макс. частота вращения	при V_g=V_{g max}	n_{o max}	об/мин	2500
Макс. частота вращения	при V_g=V_{g max}		об/мин	3000
Макс. объемный расход	при n=n_{o max}	q_{vo max}	л/мин	212
Макс. объемный расход	при n=1500 об/мин		л/мин	128
Макс. мощность	при n=n_{o max}	P_{o max}	кВт	89
Макс. мощность	при n=1500 об/мин		кВт	53
Крутящий момент	при Δp=280бар	T_max	Н·м	338
Крутящий момент	при Δp=100бар	T	Н·м	135
Жесткость на скручивание приводного вала	Конец вала S	C	Н·м/рад	143000
	Конец вала R	C	Н·м/рад	152900
	Конец вала U	C	Н·м/рад	102900
	Конец вала W	C	Н·м/рад	117900
	Конец вала P	C	Н·м/рад	-
Момент инерции роторной группы		J	кгм²	0.012
Макс. угловое ускорение		a	рад/с²	2700
Объем корпуса		V	л	1
Масса без сквозного привода (прибл.)		m	кг	36
Масса со сквозным приводом (прибл.)				45

100

2300

2500

230

150

Геометрический объем		V_{g max}	см³/об	100
Макс. частота вращения	при V_g=V_{g max}	n_{o max}	об/мин	2300
Макс. частота вращения	при V_g=V_{g max}		об/мин	2500
Макс. объемный расход	при n=n_{o max}	q_{vo max}	л/мин	230
Макс. объемный расход	при n=1500 об/мин		л/мин	150
Макс. мощность	при n=n_{o max}	P_{o max}	кВт	96
Макс. мощность	при n=1500 об/мин		кВт	62
Крутящий момент	при Δp=280бар	T_max	Н·м	398
Крутящий момент	при Δp=100бар	T	Н·м	159
Жесткость на скручивание приводного вала	Конец вала S	C	Н·м/рад	143000
	Конец вала R	C	Н·м/рад	-
	Конец вала U	C	Н·м/рад	102900
	Конец вала W	C	Н·м/рад	117900
	Конец вала P	C	Н·м/рад	-
Момент инерции роторной группы		J	кгм²	0.012
Макс. угловое ускорение		a	рад/с²	2700
Объем корпуса		V	л	1
Масса без сквозного привода (прибл.)		m	кг	36
Масса со сквозным приводом (прибл.)				45

Размер	Объем насоса (см³/об)	Макс. частота вращения (об/мин)			Макс. объемный расход (л/мин)		Max. power(kw) Δp=350 бар
Размер	Объем насоса (см³/об)	n_onm		n_max	an=n_max	n=1500 об/мин	n=n_max	n=1500 об/мин
10	10.5	3600	4320		37	15	16	7
18	18	3300	3960		59	27	25	11
28	28	3000	3600		84	42	35	18
45	45	2600	3120		117	68	49	28
60	60	2700	3140		162	90	65	37
63	63	2600	3140		163	95	68	39
72	72	2600	3140		187	108	77	45
85	85	2500	3000		212	128	89	53
100	100	2300	2500		230	150	96	62

Особенности

Конструкция с наклонной шайбой Обеспечивает плавную и эффективную работу гидростатического привода в системах с открытым контуром.
Пропорциональное регулирование расхода Объем расхода изменяется прямо пропорционально скорости вращения и рабочему объему.
Плавная регулировка потока Бесступенчатое изменение производительности достигается за счет регулировки угла наклона шайбы.
Надежная система подшипников Конструкция насоса переменной подачи специально разработана для длительного срока службы и стабильной работы в тяжелых условиях эксплуатации.
Высокие рабочие скорости Способен работать при повышенных оборотах с сохранением стабильности характеристик.
Оптимальное соотношение мощности к массе Компактные габариты упрощают монтаж, не снижая производительности.
Низкий уровень шума Специальная конструкция обеспечивает тихую работу оборудования.
Высокая всасывающая способность Гарантирует эффективный подвод рабочей жидкости для непрерывной работы.
Расширенные опции управления:
- Электрогидравлическое регулирование давления для точной настройки
- Функция управления мощностью для оптимизации энергопотребления
- Электропропорциональное управление углом наклона шайбы для повышения быстродействия
Быстрое время реакции Имеет мгновенный отклик системы, что повышает общую эффективность.

Регулируемый аксиально-поршневой насос для открытого контура
